HYYG系列遠程供電系統是深圳弘翼電源設備有限公司為高速公路全程監控系統提供遠距離交流供電電源，它能夠為布設在高速公路路側的監控設備提供穩定的交流穩壓電源，為全程監控系統穩定運行奠定了基礎。

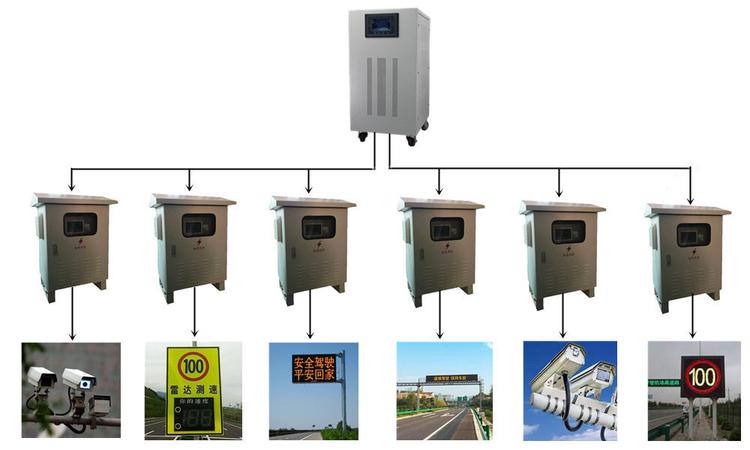

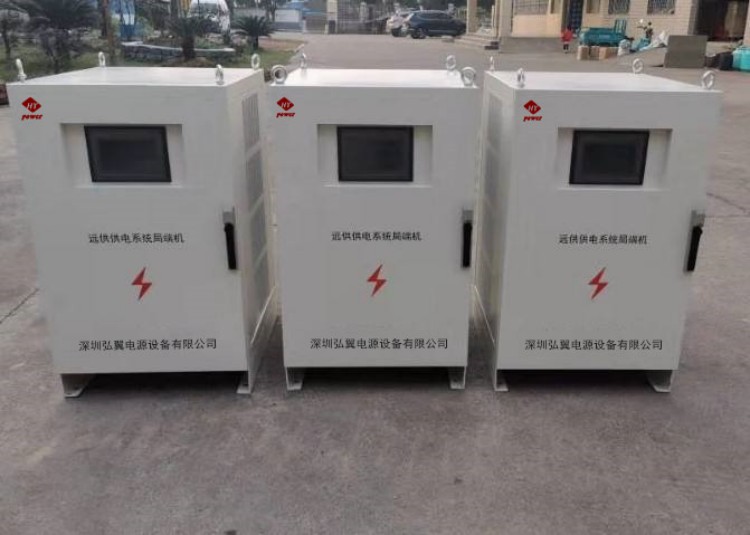

本系統主要由電源發生器（局端機）、電源變換器（又稱遠端機或下位機）和傳輸電纜三部分組成。局端機布設在高速公路沿途收費站或服務區的供電機房內，遠端機布設在高速公路沿途的各個外場監控設備旁，傳輸電纜布設在局端機和遠端機之間的高速公路沿線。

高速公路遠程電系統主要特點：

1、系統穩定

   本系統電源發生器采用了隔離變壓器升壓，自動調節跟隨輸出，電源變換器采用了隔離變壓器降壓，自動調節穩壓輸出的高新技術，系統穩定性和穩定性好，輸出精度高，波形失真小，穩定。

2、負載能力強

電源變換器的負載能力從0.5KVA到10KVA（必要時可以提供20KVA），電源發生器的容量從10KVA到30KVA（必要時可以提供50KVA），且 供電距離超過20公里。

3、安全性能好

本系統采用輸入輸出變壓器完全隔離模式，遠程供電電纜任意一端與地不產生電壓差，同時具有完備的過壓、過流、過載、短路保護裝置。

4、智能化程度高

電源發生器內嵌監控單元和觸摸屏控制，可以檢測設備狀態和開關電源，可以與路段監控 系統聯動，遠程監控設備運行狀態。

5、防雷效果好

系統采用二級組合防雷，在電源發生器的輸出端和電源變換器的輸入端都配有高性能的防雷模塊，同事電源變換器還有沒配電分路裝置，可以提供1-8供電回路。

6、標準化生產與檢測

本系統產品均按國家標準生產，所有外購件均選購國內外知名品牌，產品通過了國家交通安全設施質量監督檢測 質量檢測，滿足JT/T 817-2011和GB 19212.1-2008的相關技術要求。

交流遠供系統由一個帶有升壓功能的交流電源發生器、遠距離輸電母線（2芯供電電纜）、若干個帶有降壓功能的交流隔離電源轉換器組成。系統具備雙重穩壓的功能，交流電源發生器及隔離電源轉換器均采用帶電熱插拔模塊化結構，當其中的一個因故障轉為旁路工作時，系統仍能正常工作。

10KVA電源發生器技術指標

-- 額定工作電壓：220VAC±15%；或380VA±15%；

-- 額定工作頻率：50Hz±15%,優于50（1±4%）Hz；

-- 額定輸出功率：10kVA

-- 額定輸出電壓交流：給定值±1%；輸出電壓范圍為交Vout=800V+KI，當高于設定值10%時能自動保護；

-- 輸出方式：交流兩相；

-- 輸入效率 ：>92%；

-- 輸入功率因數 ：>0.95

-- 輸入電流諧波部分:<5%

-- 工作溫度：-30℃～+75℃；

-- 存儲溫度：-40℃～+85℃；

-- 相對濕度：0～95%，無凝露。

-- 噪聲:<50db

-- 海拔高度：0～4500m。

-- 防雷性能：可防雷區1～2區，標稱放電電流（8/20uS）50kA；響應時間小于1μS。

--內置智能配電儀表，實現對設備運行狀態的實時監測，通過4G/5G/NB-IOT等技術直接連接云端。

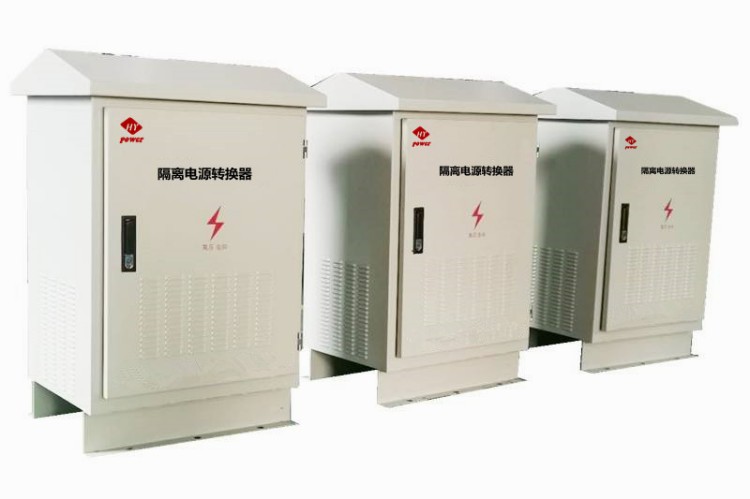

10KVA隔離變換器技術指標

-- 電源容量：10kVA

-- 輸入： 800±10%VAC

-- 輸出電壓：220VAC±1%。

-- 輸出頻率：（50±0.2）Hz。

-- 輸出波形：正弦波,失真度<2%。

-- 過載能力：125%額定負載，10Min。

-- 輸出功率因數：0.8。

-- 輸出電源效率 ：>92%。

-- 測量控制精度優于1%。

-- 防雷性能：可防雷區1～2區，標稱放電電流（8/20uS）50kA；響應時間小于1uS。

-- 工作溫度：-30℃～75℃。-- 存儲溫度：-40℃～85℃。

-- 工作濕度：0～95％，無凝露。

-- 海拔高度：4500m。

-- 噪聲:<50db

-- 配電回路數≧3，按照用電設備用量進行配置。

-- 內置智能配電儀表，實現對設備運行狀態的實時監測，通過4G/5G/NB-IOT等技術直接連接云端。
