自耦降壓啟動控制柜概述具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，該控制柜采用自耦變壓器降壓啟動方式。

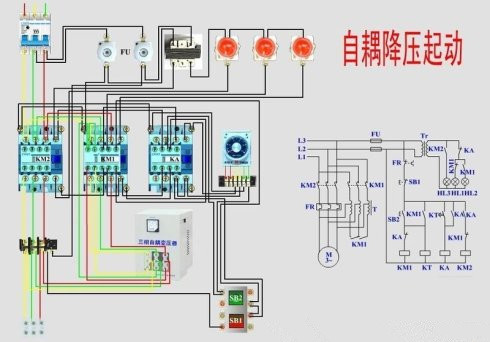

自耦變壓器降壓啟動是指電動機啟動時利用自耦變壓器來降低加在電動機定子繞組上的啟動電壓。待電動機啟動后，再使電動機與自耦變壓器脫離，從而在全壓下正常運動。

自耦降壓啟動分為手動控制和自動控制兩種。

設自耦變壓器的變比為K，原邊電壓為U1，副邊電壓U2=U1/K，副邊電流I2（即通過電動機定子繞組的線電流）也按正比減?。挥忠驗樽儔浩髟边叺碾娏麝P(guān)系I1=I2/K，可見原邊的電流（即電源供給電動機的啟動電流）比直接流過電動機定子繞組的要小，即此時電源供給電動機的啟動電流為直接啟動時1/K2 倍。由于電壓降低為1/K 倍，所以電動機的轉矩也降為1/K2 倍。 自耦變壓器副邊有2～3 組抽頭，如二次電壓分別為原邊電壓的80%、60%、40%。

我們的啟動柜可以按允許的啟動電流和所需的啟動轉矩來選擇自耦變壓器的不同抽頭實現降壓啟動，而且不論電動機的定子繞組采用Y 或Δ接法都可以使用。

該系列控制柜采用自耦變壓器降壓啟動方式，降低對電網的沖擊，并具備單泵及多泵控制工作模式；廣泛適用于生活給排水、工業控制用泵、污水排放等行業中。
