HYYG系列遠程供電系統是深圳弘翼電源設備有限公司為高速公路全程監控系統提 供遠距離交流供電的專業電源，它能夠為布設在高速公路路側的監控設備提供穩定可靠的交流穩壓電源，為全程監控系統可靠運行奠定了基礎。

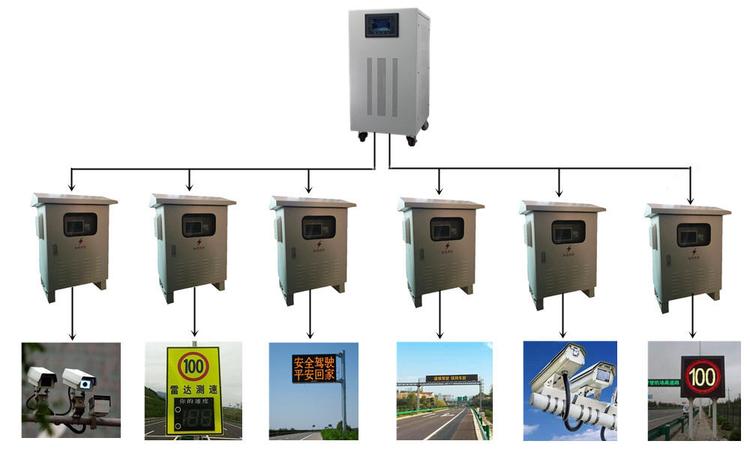

本系統主要由電源發生器（局端機）、隔離轉換 器（又禰遠端機或下位機）和傳輸電纜三部分組成。

局端機布設在高速公路沿途收費站或服務區 的供電機房內，遠端機布設在高速公路沿途的各個外場監控設備旁，傳輸電纜布設在局端機和遠 端機之間的高速公路沿線。

不管是交流遠程供電系統還是直流遠程供電系統，整個供電系統都離不開——電纜，遠程供電系統電纜線徑該如何選擇？

在實際工程中我們知道電源的供電距離與供電線纜的環阻成正比，與供電線纜的電阻率成反比。

電纜線徑計算公式：


其中：

R-電纜環阻（Ω）

P-各節點負載的功率綜合（W）

-局端機輸出電壓（通常取800V）

-遠端最小許可輸入電壓（V）（通常為550V） -遠端電源轉換效率（通常取85%）

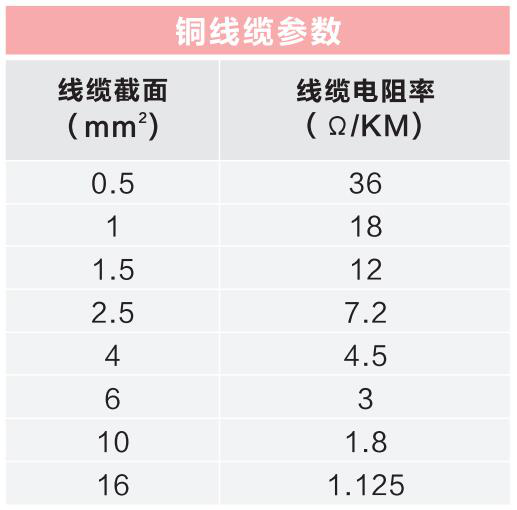

線纜電阻率：可以查表得到每千米的線纜電阻率（建議全部選用銅電纜線）

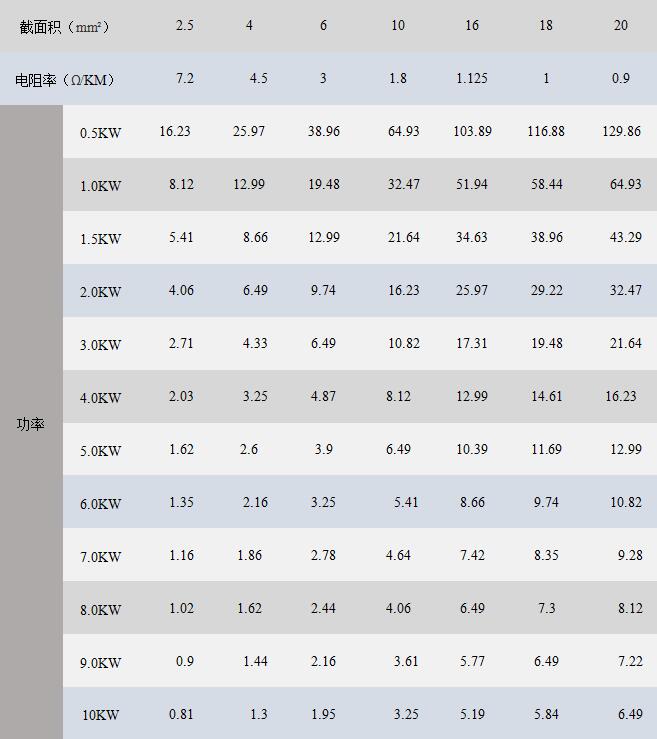

不同負載電纜線徑的供電距離

大家可以根據現場的使用環境決定選用具體的電纜線徑，以免造成電纜線徑過小，導致壓降嚴重，很多設備無法啟用。
