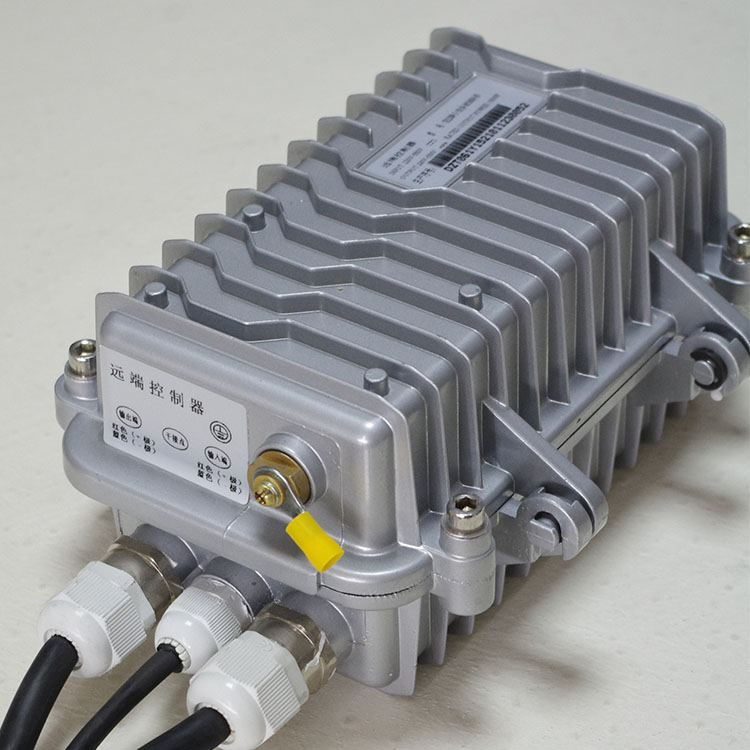

直流遠供系統遠端機
HYDC系列直流遠程供電系統是弘翼電源為高速公路全程監控系統提供遠距離直流供電的電源設備，它能夠?yàn)椴荚O(shè)在高速公路路側的監控設備提供穩定可靠的直流（或交流）穩壓電源，為全程監控系統穩定運行奠定了基礎。
直流遠程供電系統概述

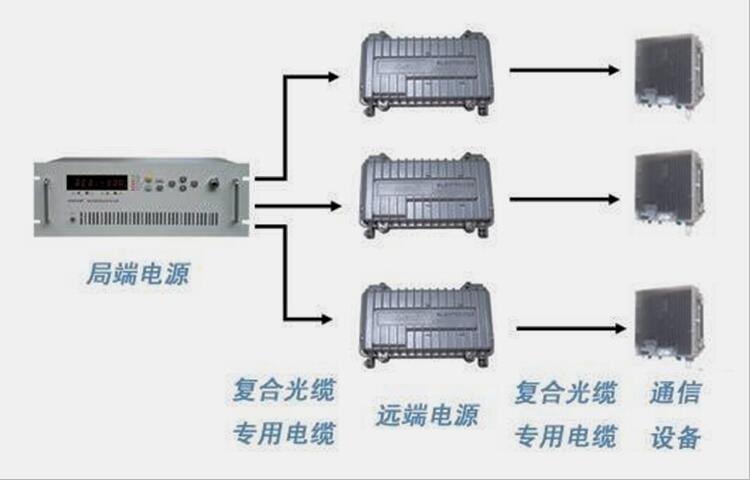

HYDC系列直流遠程供電系統主要由局端機、遠端機和傳輸電纜三部分組成。
局端機布設在高速公路沿途收費站或服務區的供電機房?jī)?nèi)；
遠端機布設在高速公路沿途的各個外場監控設備旁，傳輸電纜布設在局端機和遠端機之間的高速公路沿線。
遠端設備：輸入直流380V-820V，輸出 AC220V，包括配電插框、功率模塊、電力載波通訊模塊等，最終實現整個系統用電設備的正常供電。

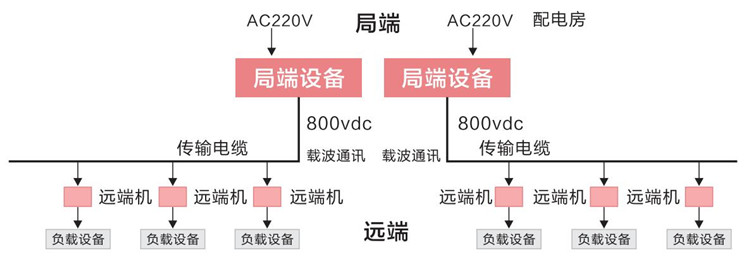

遠供直流供電系統的結構圖
遠供直流供電系統遠端機參數
| 直流遠供系統遠端設備技術指標 | |
| 名稱 | 指標要求 |
| 工作溫度 | -40℃~+75 ℃ |
| 防護等級 | IP65 |
| 遠端輸入電壓 | 380-820Vdc |
| 遠端輸出功率 | 500W/1KW/3KW/6KW/10KW/15KW |
| 遠端輸出范圍 | 220±5%Vac |
| 遠端電壓輸出 | 轉換效率≧94%；輸出頻率：50±0.5Hz，輸出波形：標準正弦波 |
| 遠端輸出過壓保護 | ≧253Vac |
| 遠端輸出過流保護 | ≦3.4A/6.8A/≦20.5A/40.9A/≦68.2A/102.3A |
| 遠端短路保護 | 有，短路消失后可以自動恢復 |
| 遠端防雷保護 | 輸入端：雷擊電流波形8/20us,幅值40KA，3次沖擊 |
| 輸出端：雷擊電流波形8/20US,幅值40KA，3次沖擊 | |
| 遠端抗電強度 | 輸入大地2120Vdc/1分鐘漏電流≦10mA |
| 輸入輸出4240Vdc/1分鐘漏電流≦10mA | |
| 輸出大地2120Vdc/1分鐘漏電流≦10mA | |
| 遠端絕緣強度 | 輸入大地/輸入輸出/輸出大地≧10MΩ 500Vdc |
| 對外接口 | 遠端機需要預留梯接端子 |
| 狀態監測上傳 | 1、遠端輸入電壓值、輸出電流值上傳； |
| 2、遠端需要有地址區別，一個鏈路上有多個設備； | |
| 3、設備輸入欠壓，過流/過壓報警，電源故障報警輸出； | |
| 4、需要可以遠程重啟 | |
<
<
<
<
