安全使用建議
1.本控制器為 12V/24V 自動適應，首次安裝時，請確保電池有足夠的電壓，以便控制器能夠識別為正確的電池類型。
2.將控制器盡量靠近電池安裝，以避免電線過長造成壓降，影響正常電壓判斷。
3.本控制器只適用于各種鉛酸電池（包括開口，密封，膠體等），請勿使用于其他電池（包括鋰電池，鎳氫電池等）。
4.本控制器只能使用光伏板作為充電源，請勿使用直流或其他電源作為充電源。
5.本控制器運行的時候會發熱，請注意將控制器安裝在平整，通風良好的表面。

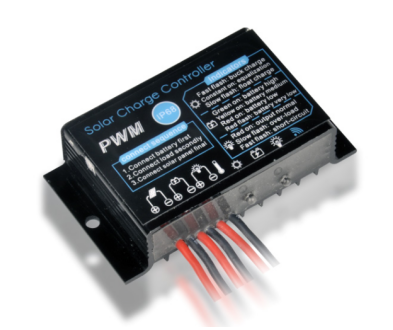

產品特點
1.采用工業級主控芯片。

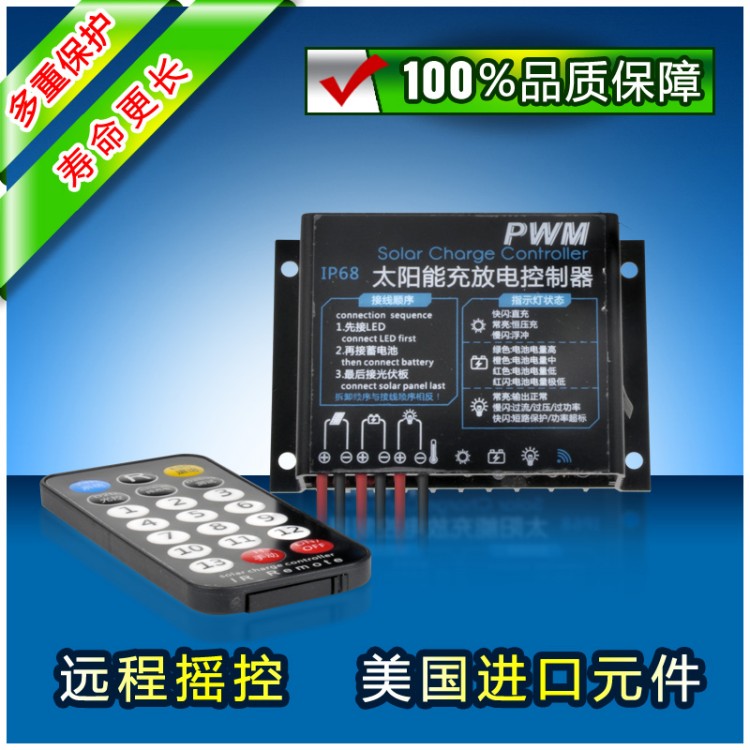

2.紅外遙控設置，LED 顯示，斷電記憶功能，IP68 防護等級。
3.完整的四階段 PWM 充電管理。

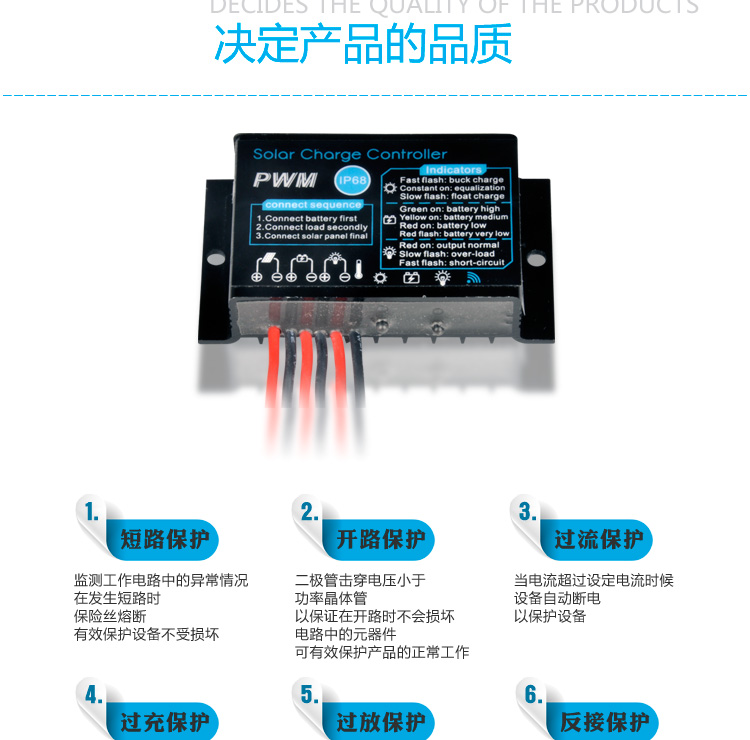

4.內置過流/短路保護，開路保護，反接保護，均為自恢復型，不損傷控制器。
5.雙 MOS 防倒灌電路，超低發熱量。
系統連接
1.將蓄電池正負極按圖示接入控制器，控制器將會自動檢測蓄電池電壓，并依據檢測到的電池電壓進行系統類型識別。
2.將負載正負極按圖示接入控制器，主要不要反接。
3.將太陽能板按圖示接入控制器。
注意：請嚴格按照以上順序進行接入，否則可能會損壞控制器。拆卸順序與接線順序相反。
故障指南
異?，F象 | 可能原因 | 解決辦法 |
陽光充足，充電指示燈不亮 | 光伏板開路或反接 | 重新連接好光伏板 |
負載指示燈不亮 | 模式設置錯誤 | 重新設置 |
電池電壓太低 | 重新充電 | |
負載指示燈慢閃 | 負載過流 | 減小負載功率 |
負載指示燈快閃 | 短路保護 | 移除短路，自動恢復 |
控制器不亮 | 電池電壓太低/反接 | 更換電池/檢查反接 |
技術參數
型號 | IR1205 | IR1210 | IR1215 | IR1220 | |
系統電壓 | 12V/24V 自適應 | ||||
額定充電 電流 | 5A | 10A | 15A | 20A | |
額定放電電流 | 5A | 10A | 15A | 20A | |
| 光伏電壓 | 41V | ||||
充電回路壓降 | <0.2V | ||||
放電回路壓降 | <0.25V | ||||
提升充電壓 | 14.6V | ||||
直充電壓 | 14.5V | ||||
恒壓充電壓 | 14.2V PWM | ||||
浮充電壓 | 13.8V | ||||
充電恢復電壓 | 13.0V | ||||
放電截止電壓 | 11.2V | ||||
放電恢復電壓 | 12.6V | ||||
待機電流 | <10mA | ||||
光控開燈閥值 | 光伏板 8V（光控開燈延時 10s） | ||||
光控關燈閥值 | 光伏板 8V（光控關燈延時 60s） | ||||
溫度補償 | N/C | ||||
工作溫度 | -35~+60 ℃ | ||||
尺寸/重量 | 82*58*21mm /135g | ||||
*紅色字體標記電壓僅對應 12V 系統，如使用 24V 系統，請 X2. *產品規格如有更改，怒不另行通知。
產品規格如有更改，怒不另行通知。
<
<
<
<
