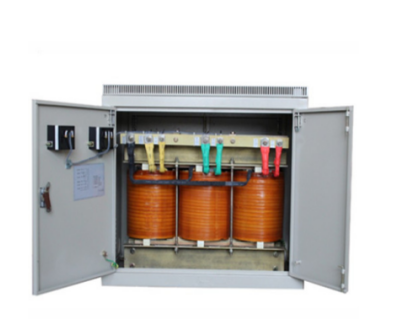

SO-250KVA三相自耦升壓變壓器

是指容量為250KVA，三相電壓升壓的一種耦合式變壓器。

產品概述

這種耦合式升壓變壓器，又稱為自耦升壓變壓器，變壓器的輸入輸出在同一繞組上，利用繞組自身耦合輸出電壓。

當耦合比例升高時則為升壓變壓器。

產品特點

1.自耦升壓變壓器，由于輸入輸出在同一繞組上，其體積、尺寸相對常規變壓器較小，降低了不少成本；

2.自耦升壓變壓器體積小，有效材料也會相應減少，同樣銅耗、鐵耗也相應減少，所以說自耦升壓變壓器效率相對較高；

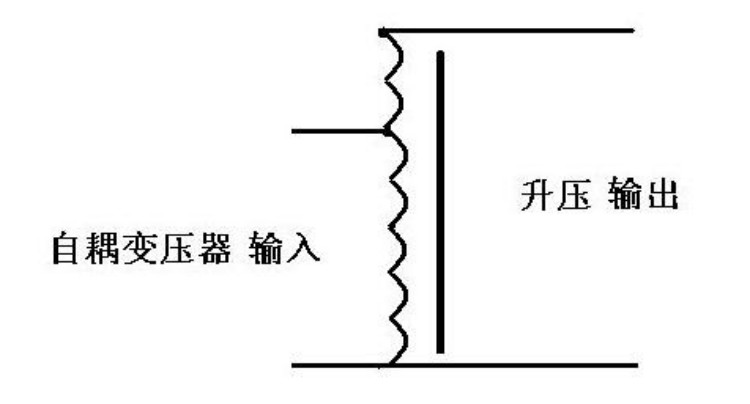

工作原理

自耦變壓器的輸出線圈比共用線圈多的部分抽頭時，電壓就會升高，稱為自耦升壓變壓器。

產品參數

輸入輸出電壓按客戶要求訂做

1、本系列產品為干式變壓器，調壓性能高、低損耗、運行穩定、可長期負載連續工作；

2、面板顯示：電壓表、電流表、安全指示燈，

3、效率：≧98%；

4、過載能力：可1.3倍額定負載1小時;

5、溫升≦65;

6、絕緣電阻:≧5MΩ；絕緣等級：B級；

7、抗電強度:3000VAC/1min.

8、接線方式：△/Y

9、變壓器電壓降可達<3%，輸出空載電壓不大于額定標準輸出電壓的5%；

10、輸出電壓波失真<2%；

11、尖峰抑制：常模輸入1KVA尖峰信號，輸出<400VP；

12、空載損耗：≦0.3%；負載損耗：≦1.7%；集散損耗：小于總損耗7%；

13、變壓器對地3000V，1分鐘不擊穿；變壓器匝間1500V，1分鐘不擊穿；

14、噪聲：<47DB(不包含溫控排風系統)100KVA以上容量<52DB。
