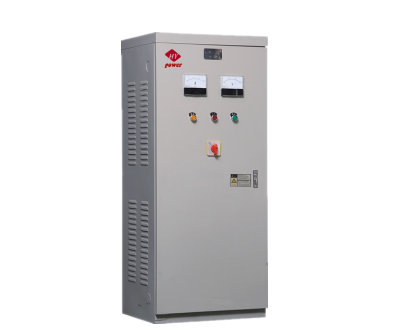

XJ01-135KW自耦降壓?jiǎn)?dòng)柜

-又稱自耦減壓?jiǎn)?dòng)控箱，是指功率為135KW的采用自耦變壓降壓?jiǎn)?dòng)的一種控制柜。

自耦降壓?jiǎn)?dòng)柜產品特性

本產品主要應用于50hz頻率，三相380V時，135KW以下的電動機不頻繁啟動時的啟動用；利用自耦變壓器降壓，以減少電動機起動電流對輸電網絡的影響。

XJ01式減壓?jiǎn)?dòng)柜為箱式防護結構，由自耦變壓器、交流接觸器、熱繼電器、時間繼電器等元件組成，采用自動控制方式，80千瓦以上的產品，采用手動和自動兩種控制方式，可以自由調節控制啟動時間，自耦變壓器線圈備用額定電壓65%及80%二個抽頭，出廠時接在80%抽頭上，電機接65%抽頭時，起動轉距為0.385Me，接80%抽頭時，起動轉距為0.64Me，Me為電機額定轉距。

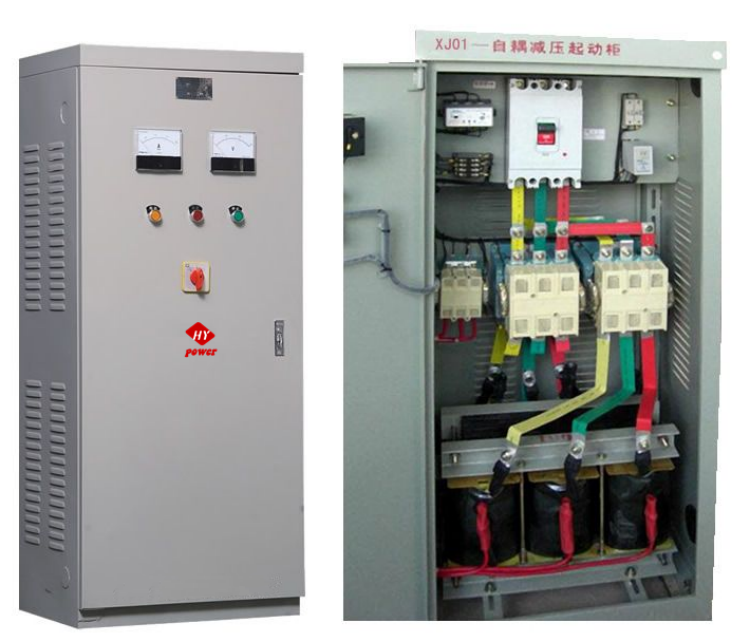

135KW自耦降壓?jiǎn)?dòng)柜內部結構圖

自耦降壓?jiǎn)?dòng)柜相關參數

供電電源：市電、自備電網、柴油發電機組；三相交流380V,（-10%，+15%),50HZ

適用電機：一般鼠籠型異步電機

起動頻率：可作頻繁起動，建議每小時不超過20次

防護等級：IP41或IP20

環境條件: 海拔不超過2000米（超過2000米應降容使用）

環境溫度在-25℃--- +40℃之 間

相對濕度不超過95%，無露；振動小于0.5G。

自耦降壓?jiǎn)?dòng)柜應用環境

環境溫度：-25℃-+55℃

海拔高度：小于2000m，2000m以上需降低容量

工作環境：無導電塵埃，無腐蝕性氣體，通風良好；

自耦降壓?jiǎn)?dòng)柜應用環境

環境溫度：-25℃-+55℃

海拔高度：小于2000m，2000m以上需降低容量

工作環境：無導電塵埃，無腐蝕性氣體，通風良好
