星三角降壓啟動柜

星型-三角型降壓啟動，是指在電機啟動時，把定子繞組接成星型（Y），降低啟動電壓、限制啟動電流；待電機正常運行時，再把定子繞組接線三角型（△），使電機全壓運行。只有正常運行時定子繞組作三角型（△）聯接的異步電機才能采用這種星三角降壓啟動方法。

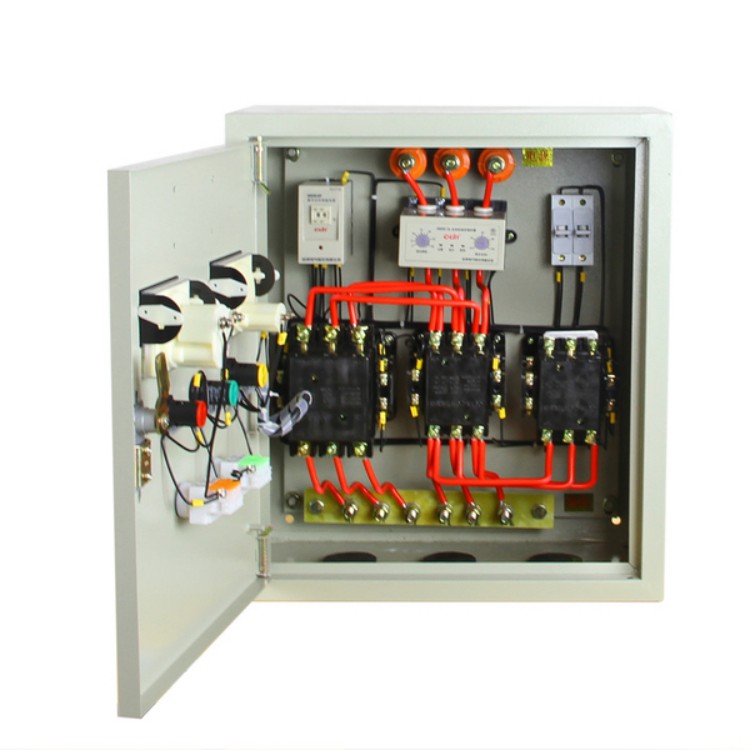

星三角降壓啟動柜內部結構圖

星三角降壓啟動柜原理

電機啟動時采用星型接法，加在每相定子繞組上的啟動電壓只有三角型接法直接啟動時的1/√3，啟動電流為直接采用三角型接法時的1/3，啟動轉矩也只有三角型接法直接啟動時的1/3。

產品應用

星三角降壓啟動只適用于輕載或空載下啟動

產品優缺點

優點：設備簡單，價格低，受廣大客戶喜歡

缺點：只用于正常運行時為三角型接法的電動機，降壓比固定，有時不能滿足啟動要求
